怎樣用網線測試儀檢測銅纜的連通性?

　　目前我們使用的銅纜大部分都是由4對雙絞線(8根導線)組成，這些銅纜在端接時都會遵循一定的線序標準，以保證連接暢通。但是，當我們使用自己制作的網線時，可能會出現各種連接問題，因此在網線制作完成后，我們必須用網線測試儀來測試網線的8條線路是否正常，以及是否會有網絡信號中斷的現象。

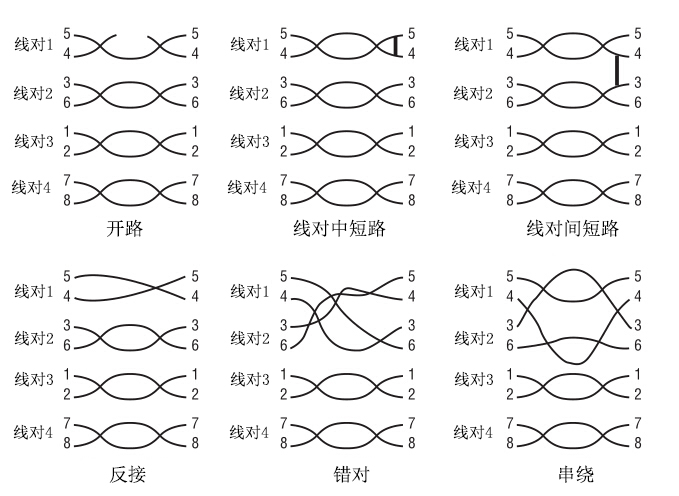

　　什么是銅纜的連通性測試?　　連通性測試是銅纜部署過程中必不可少的步驟，只有當銅纜中所有的導線都通過連通性測試后，銅纜才能正常工作。目前，銅纜中導線連接的排列順序有T568-A和T568-B兩種標準，無論采用哪一種標準，銅纜的連通性都能得到保證。但是，在實際操作過程中，人們并不能保證端接的銅纜均符合T568-A/T568-B線序標準，這時就需要進行連通性測試，以保證每個鏈路的正確性。　　通常我們通過肉眼就能觀察到銅纜端接的線序是否符合標準，但是在有些情況下，盡管銅纜的線序正常，仍會出現連通性不正常的現象，因此，我們最好使用網線測試儀等工具進行連通性測試。　　網線測試儀可以檢測出哪些故障?　　網線測試儀是對銅纜的1、2、3、4、5、6、7、8導線逐根(或逐對)進行測試的工具，它可以測出的主要故障有：開路、短路、反接、錯對和串繞。　　開路故障—開路是指銅纜中一根或多根導線中間有斷開的地方，這通常是由機械外力造成。　　線對中短路故障—線對中短路是指一個線對中的兩根導線出現短路。　　線對間短路故障—線對間短路是指兩個線對間的導線出現短路?！　》唇庸收稀唇邮且驗檫M行端接操作時將同一線對在銅纜兩端的針位接反了，比如一端為5-4，另一端卻為4-5?！　″e對故障—錯對就是將一對線接到另一端的另一對線上，比如一端接在了5-4針上，另一端卻接在了3-6針上。　　串繞故障—串繞是將原來的兩對線分別拆開后又重新組成的線對，包括分岔線對、分離線對和拆分線對。出現這種故障時，由于端對連通性是好的，所以萬用表檢查不出故障，只能用專用的網線測試儀檢查。串繞使得信號通過時在線對間產生很高的近端串繞。

　　網線出現故障的常見原因　　怎樣用網線測試儀檢測故障?　　網線測試儀通常用來測試一條網線兩頭所接的水晶頭的接法是否暢通，可以幫助判斷網線是否完好，同時也能測試水晶頭的接法是否正確。它通常有兩個端，一個是主測試端，一個是遠程測試端。使用時應分別將網線的一頭插入到主測試端，另一頭插入到遠程測試端，然后觀察主測試端上的1-8的指示燈亮不亮，而且要注意觀察燈的順序是正確的，例如主測試端上的1燈亮，遠程測試端上的1燈也應該亮，如果主測試端上的1燈亮了，而遠程測試端上的2燈亮了，說明網線做的就有問題了，也不能正常的使用。8個燈中，只要1，2，3，6燈亮了，網線就可以使用，因為數據是通過這4根導線傳輸?shù)模溆?根導線沒有用來傳輸數據。　　結束語　　一般情況下，我們制作了一條完整的網線后都會將網線水晶頭插入到網線測試儀的插槽內來檢查網線，這樣做能夠有效減少網線出現故障的情況。
