綜合布線現行標準體系和國內外標準內容介紹

　　隨著綜合布線系統產品和應用技術的不斷發展，與之相關的綜合布線系統的國內和國際標準也更加系列化、規范化、標準化和開放化。國際標準化組織和國內標準化組織都在努力制定更新的標準以滿足技術和市場的需求，標準的完善才會使市場更加規范化。

　　一 綜合布線國外標準化組織與機構

　　1.1國外主要布線標準化組織

　　國內外起草綜合布線的標準化組織機構歸屬于，中國工業和信息化部、中國住房和城鄉建設部、ISO/IEC，北美的電信行業協會TIA和歐洲標準化委員會CENELEC。

　　(1)ISO/IEC JTC 1/SC 25 信息技術設備互聯標準附屬委員會，隸屬于國際標準化組織 (ISO)和國際電工委員會 (IEC)的聯合技術委員會 ISO/IEC JTC 1，制定和推廣信息技術設備互聯領域的標準。其常駐秘書處是德國標準化協會 (DIN) 。中國是JTC 1/SC 25的P(Participating)成員。JTC 1/SC 25下屬3個工作組，其中WG3是面向用戶樓宇布線，中國現有9名注冊專家。

　　(2)標準TR-42，制定和維護用戶所有建筑物如商業樓宇、住宅樓宇、民居、數據中心和工業樓宇的電信布線基礎設施行業標準。定義通用布線系統拓撲、設計、距離和插座配置，以及這些場所的特性。該委員會的標準涵蓋了除管理、通道和空間之外的銅纜和光纜布線系統部件(纜線、連接器和跳線)的技術要求、安裝和現場測試，以支持布線系統。TR-42包括以下附屬委員會：

　　TR-42.1 商用樓宇電信布線

　　TR-42.2 住宅電信基礎設施

　　TR-42.3 商用樓宇電信通道和空間

　　TR-42.5 電信基礎設施術語和符號

　　TR-42.6 電信基礎設施和設備管理

　　TR-42.7 電信銅纜布線系統

　　TR-42.9 工業電信基礎設施

　　TR-42.10 可持續發展信息通信技術

　　TR-42.11 光纖系統

　　TR-42.12 光纖和光纜

　　TR-42.13 無源光器件和光纖計量

　　TR-42.16 樓宇電信聯接和接地

　　(3) 技術 CLC/TC215，旨在制定電工領域的電信設備和相關的基礎設施標準，及和其他相應的標準化組織協調。為各種類型樓宇內的通用及專用電信布線(如ISDN，LAN和其它)提供統一的標準(EN、TS或TR)。這些文件還涵蓋了與電信設備安裝和操作相關的對樓宇基礎設施的要求和建議，參照了相關委員會的現有或即將發布的標準及技術建議。

　　1.2 相關國外布線標準化組織

　　ANSI 美國國家標準協會American National Standards Institute

　　BICSI 國際建筑業咨詢服務Building Industry Consulting Service International

　　CCITT 國際電報和電話協商委員會Consultative Committee on International Telegraphy and Telephony

　　EIA 電子行業協會Electronic Industries Association

　　ICEA 絕緣對絞電纜工程師協會Insulated Cable Engineers Association

　　IEC 國際電工委員會International Electrotechnical Commission

　　IEEE 美國電氣與電子工程師協會Institute of Electrical and Electronics Engineers

　　ISO 國際標準化組織International Standards Organization

　　ITU-TSS 國際電信聯盟——電信標準化分部International Telecommunications

　　Union-Telecommunications Standardization Section

　　NEMA 國家電氣制造商協會!National Electrical Manufacturers Association

　　NFPA 國家防火協會National Fire Protection Association

　　TIA 電信行業協會Telecommunications Industry Association

　　UL 安全實驗室Underwriters Laboratories

　　ETL 電子測試實驗室Electronic Testing Laboratories

　　FCC 美國聯邦電信委員會Federal Communications Commission( U.S.)

　　NEC 國家電氣規范National Electrical Code( issued bv the NFPA in the U. S.)

　　二、綜合布線系統的主要國內外標準內容介紹

　　目前我國布線行業主要參照國際標準、北美標準、歐洲標準、國家標準、國內行業標準及相應的地方標準進行布線工程的整體實施。主要布線標準匯總如下：

　　1、國內標準

　　GB 50311-2007 綜合布線系統工程設計規范

　　GB 50312-2007 綜合布線系統工程驗收規范

　　YD/T926.1-2009 大樓通信綜合布線系統

　　YD/T926.2-2009 大樓通信綜合布線系統(線纜部分)

　　YD/T926.3-2009 大樓通信綜合布線系統(連接器件部分)

　　2、ISO/IEC國際標準

　　ISO/IEC 11801 版本 2.2: 信息技術-用戶樓宇通用布線

　　ISO/IEC 15018 版本 1.0: 信息技術-家用通用布線

　　ISO/IEC 24702 版本 1.0: 信息技術-工業樓宇通用布線

　　ISO/IEC 24764 版本 1.0: 信息技術-數據中心通用布線

　　ISO/IEC 14763-2 版本 1.0: 信息技術-用戶建筑群布纜的實施和操作-第2部分：設計和安裝

　　ISO/IEC 14763-3 版本 1.1: 用戶建筑群布纜的實現和操作-第3部分：光纜布線的測試

　　3、北美標準

　　TIA-568-C.0-2009 用戶建筑群通用電信布線標準

　　TIA-568-C.1-2009 商用樓宇電信布線標準

　　TIA-568-C.2-2009

　　TIA-568-C.3-2008

　　TIA-568-C.4-2011

　　TIA-570-C-2012

　　TIA-942-A-2014

　　TIA-1005-A-2012

　　TIA-1179-2010 醫療保健設施電信基礎設施

　　TIA-4966-2014 教育設施電信基礎設施標準

　　TIA-1152-2009 平衡雙絞線的現場測試儀器和測量值要求

　　TIA-526-14-B-2010 多模光纜設備的光功率損耗測量

　　4、歐洲標準

　　EN 50173 系列：信息技術-通用布線系統

　　EN 50173-1 信息技術 - 通用布線系統 - 第1部分：一般要求

　　EN 50173-2 信息技術 - 通用布線系統 - 第2部分：辦公環境

　　EN 50173-3 信息技術 - 通用布線系統 - 第3部分：工業廠房

　　EN 50173-4 信息技術 - 通用布線系統 - 第4部分：住宅

　　EN 50173-5 信息技術 - 通用布線系統 - 第5部分：數據中心

　　EN 50173-6 信息技術- 通用布線系統- 第6部分：分布式建設服務

　　EN 50174 系列：信息技術-布線安裝

　　EN 50174-1 信息技術- 布線安裝 第一部分安裝規范和質量保證

　　EN 50174-2 信息技術- 布線安裝 第二部分建筑物內的安裝規劃和實踐

　　EN 50174-3 安裝技術- 布線安裝 第三部分建筑物外安裝規劃和實踐

　　各標準細化如下：

　　2.1 美洲標準

　　TIA標準主要包括內容：

　　·568商業建筑通信布線標準

　　·569商業建筑電信布線路徑和空間標準

　　·570居住和輕型商業建筑標準

　　·606商業建筑電信布線基礎設施管理標準

　　·607商業建筑中電信布線接地及連接要求

　　2.2 國際標準

　　(1) 標準組織機構及布線標準系列

　　ISO/IEC通用布線規范的相關標準由ISO/IEC JTC 1,SC25負責編寫， 該組織由ISO機構和IEC機構的成員協同組成，是負責“IT設備互聯”產品和系統的ISO標準化組織，SC25委員會下設有多個工作組，其下屬的Working Group 3負責通用布線的標準化工作，包含但不限制于以下主要標準：

　　1、ISO/IEC 11801：信息技術-用戶基礎設施通用布纜(含辦公樓宇通用布纜)

　　2、ISO/IEC 15018：信息技術-家庭通用布纜

　　3、ISO/IEC 24702：信息技術-工業基礎通用布纜

　　4、ISO/IEC 24764：信息技術-數據中心通用布纜

　　5、ISO/IEC 14763：信息技術-用戶基礎布纜系統的安裝與操作

　　6、ISO/IEC 18010：信息技術-用戶基礎布纜系統路由及空間

　　7、ISO/IEC 18598：自動化基礎設施管理

　　最初工作組僅制定了辦公樓宇通用布纜標準，隨著應用環境和網絡架構的日益復雜化，先后又推出了適用于家庭、工業、數據中心的通用布纜標準，而這些布纜規范的分散化對于標準化工作的開展具有一定限制，比如一個新的信道規范頒布時，以上所有規范都需要更新，此外，各標準之間可能存在名詞解釋不一致情況，容易產生分歧。因此，SC25/WG3工作組近幾年正在討論制定ISO/IEC 11801的第三版，致力于將以上涉及的一些通用布纜設計規范歸總成一個綜合的規范。

　　WG3工作組同時負責一些熱點問題的技術文檔的發布，目前已發布和制定中的技術文檔有4個：

　　1、ISO/IEC 11801-9901：平衡纜線支持40Gbit/s 傳輸速率的指導

　　2、ISO/IEC 11801-9902：端到端鏈路模型和要求

　　3、ISO/IEC 11801-9903：平衡纜線布線的信道和鏈路性能索引表

　　4、ISO/IEC 11801-9904：對已安裝布線系統支持2.5G/5GBASE-T的指導

　　SC25/WG3工作組通常每年會有2次年會集中討論標準化的相關事宜。SC25會議可以由各成員國指派的委員和觀察員參加，其中只有成員國委員有投票權。成員國委員由國家附屬標準化組織(如美國的ANSI，英國的BSI)推舉，每個成員國委員有一張投票權。中國作為成員國委員也具有投票權。

　　WG3對口IEEE 802.3以太網工作組有正式的聯系接口，當IEEE新標準制定過程中涉及與綜合布線信道及設計相關內容時，IEEE將會與WG3通過聯系信件LIAISON LETTER的方式提出需求。在WG3工作組層面，委員由附屬標準化組織推舉的專家組成，WG3沒有投票權。

　　ISO/IEC SC25 WG3通常根據IEEE 802.3提供的以太網發展的新動向來決定采用現有的布線系統如何支持未來應用，若現有布線系統無法滿足一個或多個新應用，工作組會討論是否需要制定新標準，或者在已有標準或信道性能上做修改;當信道性能指標確定后，工作組會繼續深入討論部件級標準的制定(IEC委員會的相關工作)，如平衡纜線標準對口IEC TC46，連接件標準對口IEC SC86等，以及涉及到布線系統安裝和管理的相關標準制定。

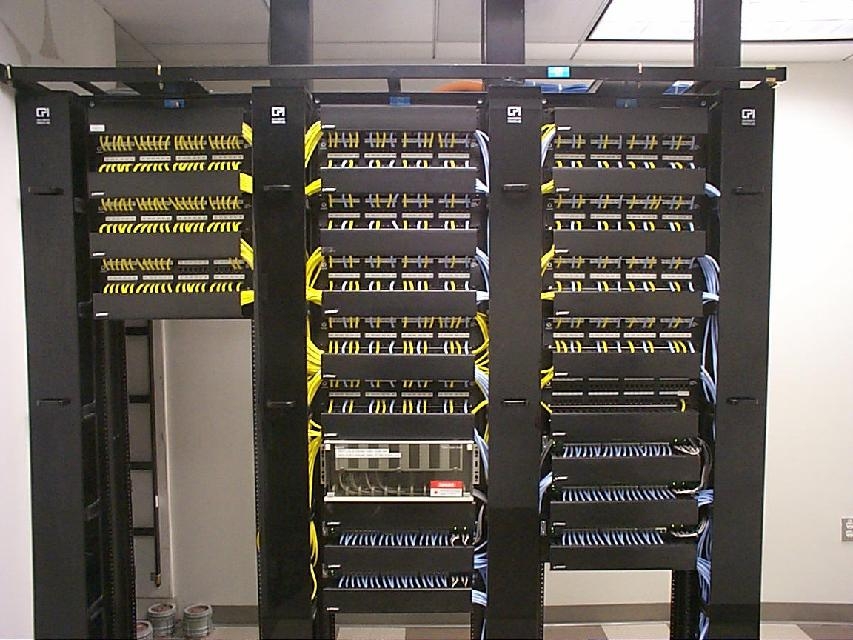

　　(2) 主要國外數據中心標準

　　TIA-942以一個建筑物展開，在建筑物中數據中心機房內部則形成主配線、中間配線、水平配線、區域配線、設備配線的布線結構。同時，數據布線空間還包含進線間、電信間、行政管理區、輔助區和支持區。并與建筑物通用布線系統及電信業務經營者的通信設施進行互通。從而完成數據中心布線系統與建筑物通用布線系統及外部電信業務經營者線路的互聯互通。TIA942標準中所描述的布線系統，提出了機房布線與樓宇布線系統的共同點與區別，是目前機房布線工程中廣為采用的實施方案架構。

　　ISO/IEC SC25/WG3針對信息技術數據中心通用布纜的標準為ISO/IEC 24764，該標準發布于2010年，描述了適用于數據中心環境的布線系統規劃、設計、選型等方面的相關內容，ISO/IEC 24764在2014年發布了一個增補。在不久的未來，該標準以及其相關的附錄將收錄于ISO/IEC 11801的第三版中，作為ISO/IEC11801-5部分出現。

　　ISO/IEC 24764描述適用于數據中心的通用布纜設計架構，通用布纜架構有助于數據中心運維，采用了通用布纜架構的設計后，僅在相鄰設備或通用布纜無法支持的情況下，通常不建議采用互連纜線。采用互連纜線存在管理不便、追溯不便等問題，長久以后，容易造成連接信息混亂，纜線擁堵等問題，進而加大維護和排錯的困難。

　　設計數據中心通用布纜架構前，應充分考慮布纜系統如何最大化支持系統可行性，同時盡量避免中斷或因重新布線而產生的費用。因此，設計人員應該考慮以下因素：

　　1、通用布纜系統應盡可能支持數據中心內的各種連接需求。

　　2、通用布纜系統應考量數據中心業務未來的增長需求。

　　1)ISO/IEC 24764標準

　　標準對于數據中心建議的布線系統等級參照ISO/IEC 11801內規定的相關等級，并根據數據中心的特殊需求，建議對絞電纜部分為Class EA或更高等級，光纜部分為OM3(多模)/OS2(單模)或更高等級，當光纜布線系統涉及并行多通道傳輸時，建議采用MPO接口。當ISO/IEC 11801第三版發布時，對絞電纜部分將加入Class I和Class II等級以支持未來針對25G/40G高速傳輸速率。

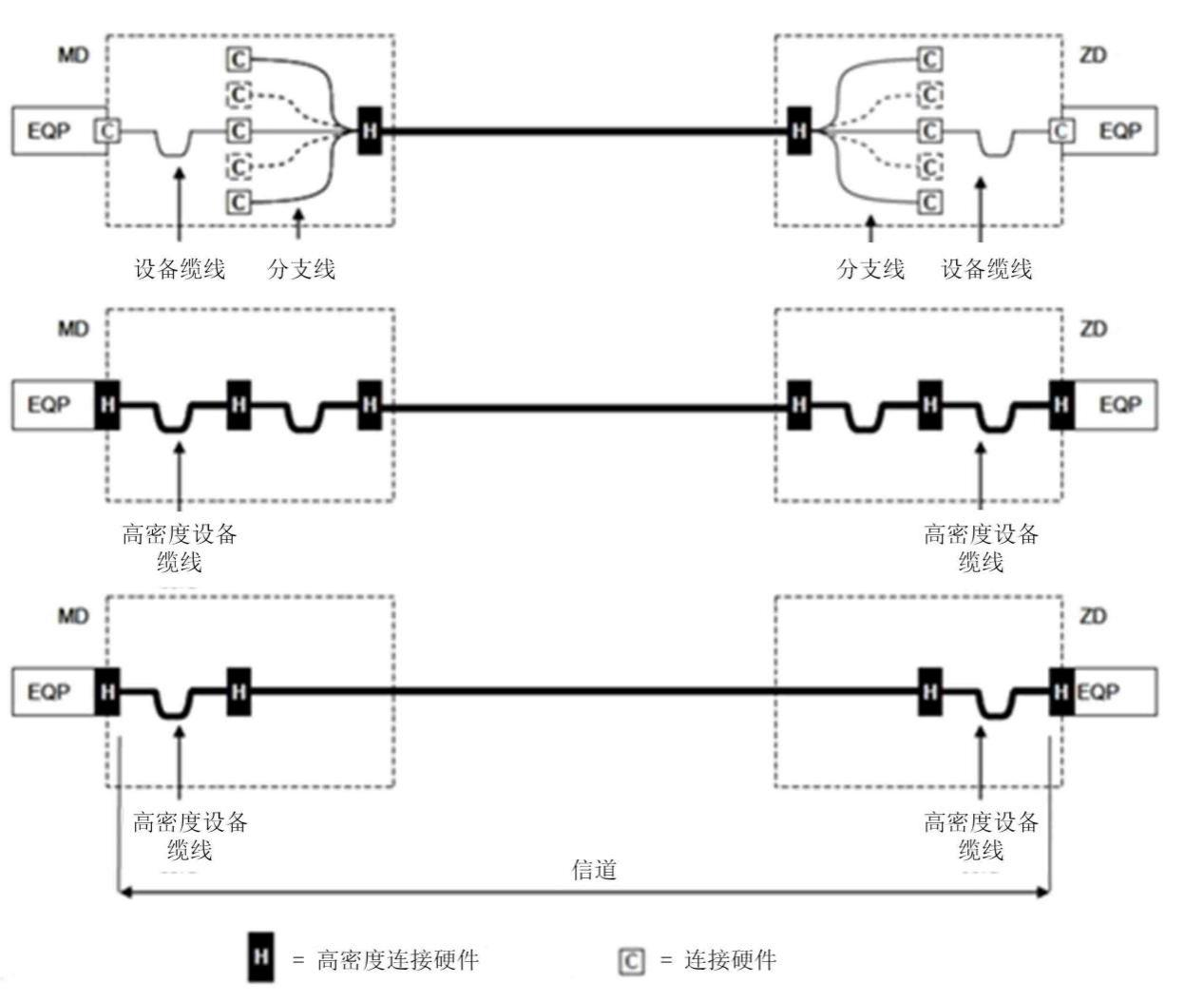

　　此外，針對于MPO或交換機板卡或設備上的高密度光纜跳接，ISO/IEC 24764在附錄A中規定了相關連接模型，針對并行傳輸或扇出光纜的極性和標簽管理部分，在ISO/IEC 14763-2中做了相關規定。關于高密度光纜鏈路的信道模型如下圖2.3.2-3所示：

　　圖2.3.2-3 常用布線架構

　　標準在附錄C中收錄了數據中心內常見的布線系統架構，如EOR、MOR、TOR。關于此部分的相關描述，可參考本書中相關章節內容。

　　2) 相關標準的協調

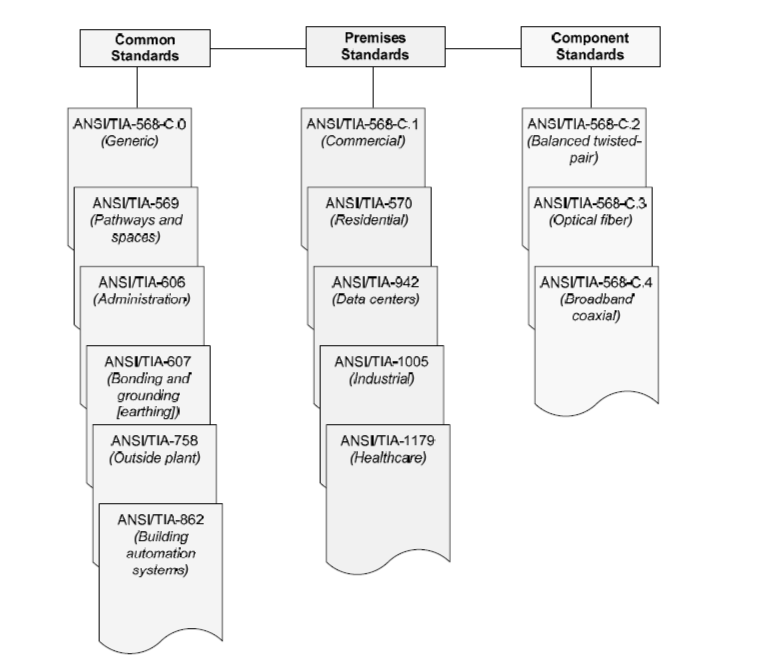

　　布線標準定義了電信布線系統和部件的技術規范，為其設計、安裝和測試提供了指南。但是布線工程中往往需要將之與其它相關的標準協調，如通道的設計與安裝、空間的設計和實施、接地的設計和安裝等。請參考下圖2.3.2-4 中，北美布線標準與相關標準的協調關系。

　　圖2.3.2-4 TIA-942A標準與相關標準關系圖

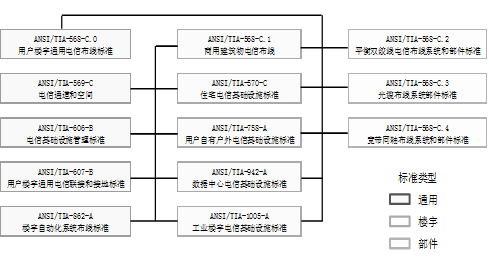

　　以下是TIA-942A標準與相關標準之間的關系圖2.3.2-5。

　　圖2.3.2-5 TIA-942A標準與相關標準關系圖

　　布線標準所規范的通用布線系統旨在支持各種網絡傳輸標準，如以太網、ATM、FIBER CHANNEL等的規范，因此，布線標準在制定過程中會緊密關注網絡傳輸標準化組織產生密切溝通，如IEEE 802.3以太網標準工作組等,同時會與相關網絡傳輸標準的制定有定期的交流與反饋，如為了支持對絞電纜傳輸40Gbit/s的應用40GBase-T的標準化過程，IEEE 802.3工作組會對ISO/IEC 的SC25 WG3工作組和TIA 的TR 42.7工作組提出相關需求，再由各工作組在各自的標準組織中成立工作組討論相關信道行性能的制定與部件性能的制定，并更新到相關布線標準中。在ISO/IEC 11801-1和TIA-942A中，可以查找到相關布線等級與其所支持的網絡傳輸標準之間的對應表。

　　與此同時，布線標準也會參與部件標準工作組的工作，如IEC 61156標準系列描述了平衡對絞電纜的性能規范，IEC 60603標準系列描述了連接器的性能規范。IEC 60793標準系列描述

　　·IEC 61935(目前是草案)

　　它定義了實驗室和現場測試的比對方法，這一點上與美洲的TSB - 67標準相同。它還定義了布線系統的現場測試方法，以及跳線和工作區對絞電纜的測試方法。該標準還定義了布線參數、參考測試過程以及用于測量ISO/IEC 11801中定義的布線參數所使用的測試儀器的精度要求。

　　·ISO/IEC 11801

　　國際標準ISO/IEC 11801是由聯合技術委員會ISO/IEC JTC1的SC 25/WG 3 T作組在1995年制定發布的，這個標準把有關元器件和測試方法歸人國際標準。

　　目前該標準有以下版本：

　　·ISO/IEC 11801：2000

　　·ISO/IEC 11801：2002.9

　　·ISO/IEC 11801：2008.4

　　·ISO/IEC 11801：2012.4

　　·ISO/IEC 11801經過多次的修訂：

　　1、ISO/IEC認為以往的鏈路定義應被永久鏈路和通道的定義所取代。

　　2、5類布線標準的纜線和連接器件組成的系統達到D級類系統的永久鏈路和信道的參數要求。

　　3、新規范將定義6A類、7A類布線的標準，性能達到EA級和FA類布線系統的永久鏈路和信道的參數要求。

　　4、布線系統的電磁兼容性( EMC)問題也將在新版的ISO/IEC 11801中考慮。

　　5、增加關于OM3/OM4多模光纖和OS1/OS2單模光纖的標準化題。
